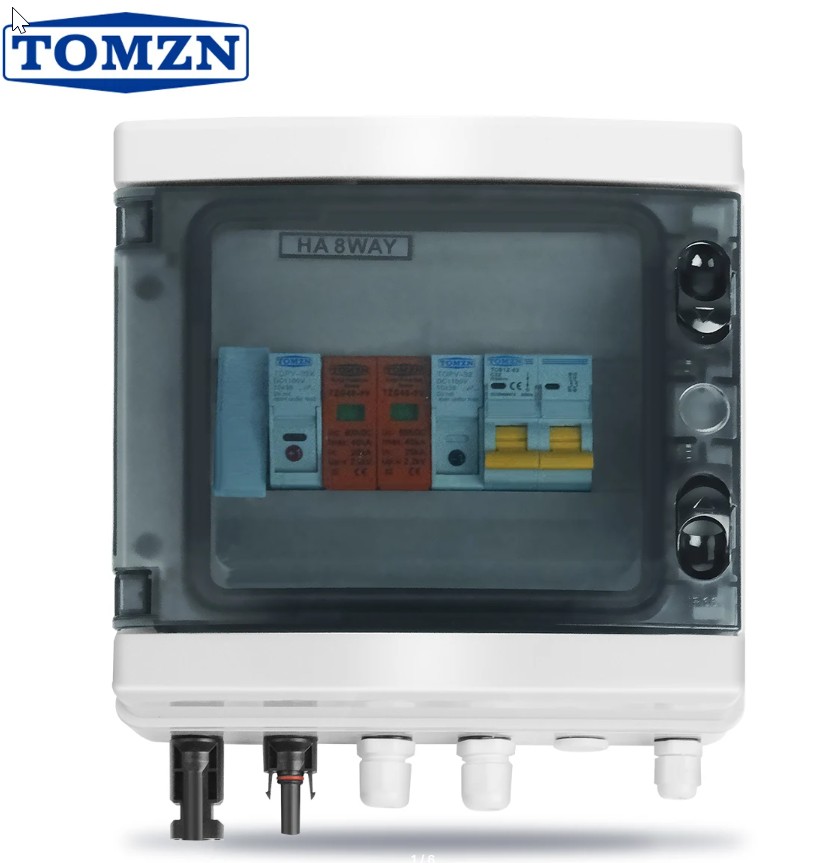

Распределительный щит постоянного тока (выходной ток 32А, максимальное напряжение 600 В) с набором предохранителей, устройством защиты от импульсных перенапряжений (УЗИП) и автоматическим выключателем в пластиковом корпусе со степенью защиты IP65 и с выводом коннекторов MC4 для быстрого подключения фотоэлектрических модулей.

Щит TOPV8-1-1 состоит из:

Автоматический выключатель TOB1Z-63	DC 600V 2P 32A (1 штука)
Предохранитель плавкий TOPV-32	DC 1000V 30A (2 штуки)
УЗИП (грозозащита) TZG40-PV	Uc: 600VDC, In: 20kA, Imax: 40kA, Up:</= 2,2kV (2 штуки)

Подключение:

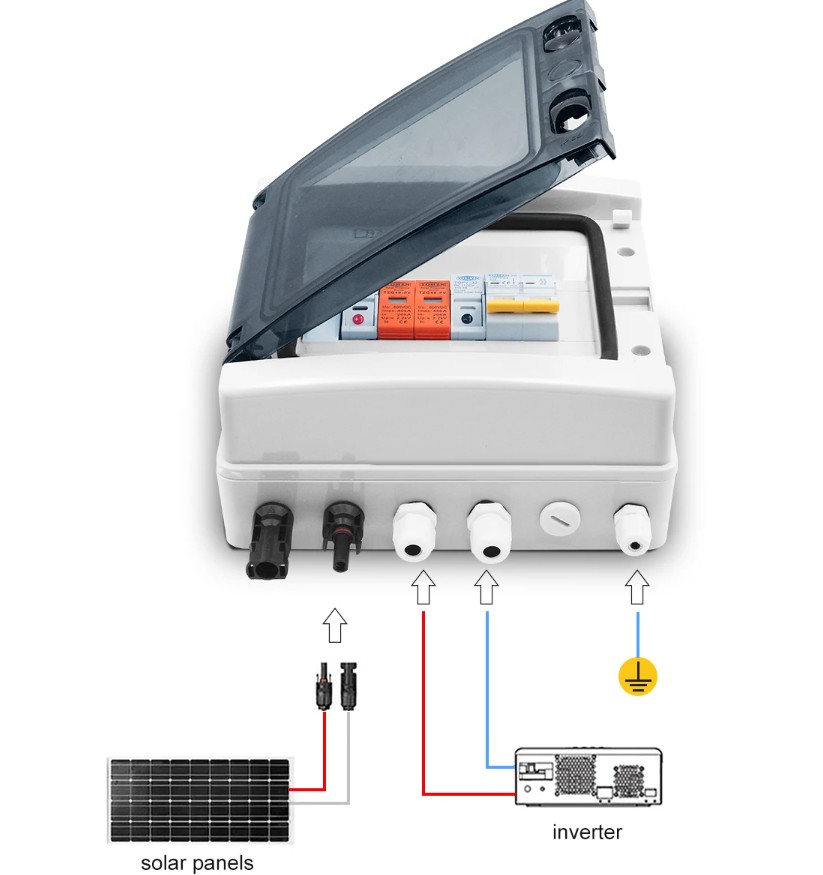

Для подключения имеется 1 вход с разъемами МС4 (+/-) и 1 выход для проводов ( +/-), через сальники PG9 2шт. Установлен сальник PG7 для кабеля заземления 1шт.

Технические характеристики:

Максимальное длительное рабочее напряжение (Uc)	600В
Уровень напряжения защиты (Up)	2.2кВ
Количество входов для солнечных панелей	1
Количество выходных линий для нагрузки	1
Максимальная сила тока на вход (номинал предохранителя)	30А
Максимальный выходной ток (номинал выключателя)	32А
Номинальный разрядный ток, In (8/20 µs)	20кА
Максимальный разрядный ток, Imax (8/20 µs)	40кА
Типоразмер установленного предохранителя	10x38 мм
Диапазон рабочей температуры	от -25 до +55 °C
Класс защиты	IP65
Материал корпуса	ПВХ
Способ монтажа	настенный

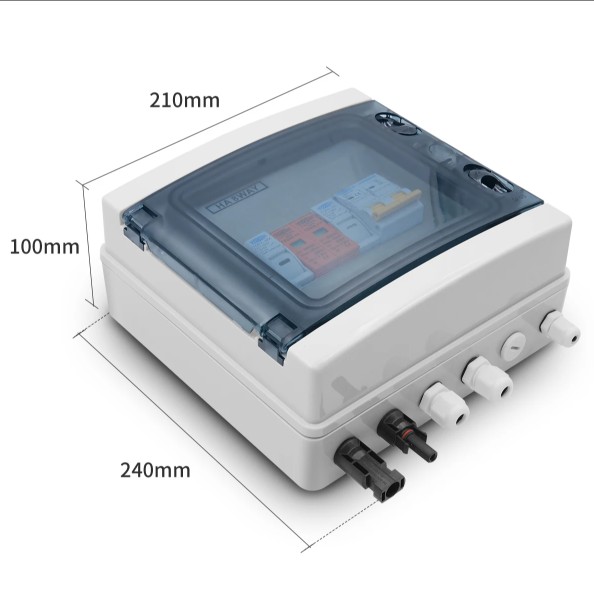

Габариты	215x210x100мм
Масса	1.65кг
Гарантия	1 год
Марка	TOMZN

УЗИП TZG40-PV — это устройство защиты от импульсных перенапряжений и помех, источниками которых являются:

• удары молний в систему молниезащиты объекта, воздушную линию электропередач или в солнечные панели (раму солнечных панелей);
• удары молний в радиусе нескольких километров вблизи от объекта, на котором используется солнечная электростанция;
• электромагнитные помехи, создаваемые промышленными электроустановками и электронными приборами.

УЗИП постоянного тока позволяет защитить чувствительную электронику современных инверторов и контроллеров заряда, не позволяя им выйти из строя.

Принцип действия ограничителя УЗИП основан на способности материала варистора при многократном увеличении напряжения пропускать электрический ток. Материал варистора утрачивает свои свойства после нескольких разрядов. В данной модели УЗИП имеется возможность визуально проверить работоспособность варистора в индикаторном окне. При выходе из строя картриджа УЗИП, индикаторное окно станет красным. В этом случае необходимо заменить сменный картридж на новый.

Данные устройства устанавливаются в сетях постоянного тока параллельно проводу от солнечных батарей до инвертора напряжения. Для работы УЗИП обязательно наличие заземляющего контура. УЗИП необходимо устанавливать в двух точках, если длина проводов от панелей до инвертора/контроллера составляет более 10 метров: один в непосредственной близости от солнечных панелей, второй — в распределительном щитке перед инвертором.

Параметры УЗИП
Номинальный импульсный разрядный ток In — это пиковое значение испытательного импульса тока формы 8/20 мкс, проходящего через защитное устройство. Ток данной величины защитное устройство может выдерживать многократно;
Максимальный импульсный разрядный ток Imax — это пиковое значение испытательного импульса тока формы 8/20 мкс, который защитное устройство может пропустить один раз и не выйти из строя;
Импульс тока 8/20 — импульс тока с фактическим номинальным временем фронта 8 мкс и номинальным временем полупериода 20 мкс;
Уровень защиты Up — это максимальное значение падения напряжения на УЗИП при протекании через него импульсного тока разряда. Параметр характеризует способность устройства ограничивать появляющиеся на его клеммах перенапряжения. Обычно определяется при протекании номинального импульсного разрядного тока In.
