GSM-сигнализация, GSM-термометр «BAZA-10», питание 12В, 2 шлейфа, 2 реле

Артикул: **BAZA-10**
	Производитель: 42unita.ru Артикул: BAZA-10 Штрих-код: 2000000199337 Наличие: 16 шт. Самовывоз из магазина в Екб. завтра Доставим по Екатеринбургу 26 Апреля Отправим в другой город 26 Апреля 3 100 р. В корзину	1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

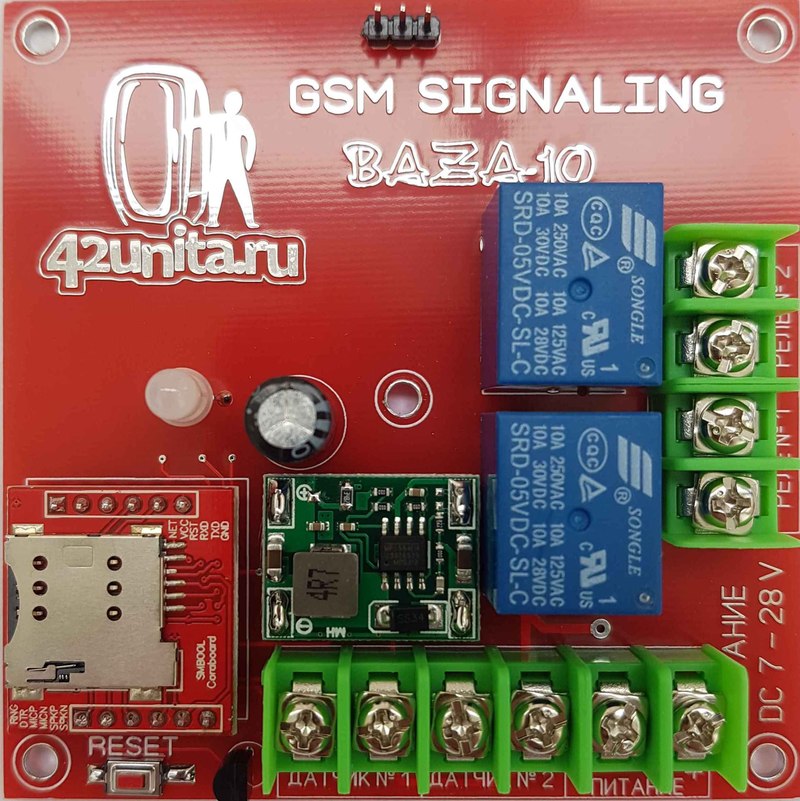

Сигнализация GSM «BAZA-10» предназначена для охраны стационарных объектов с применением любых имеющихся датчиков (датчики движения, герконы, обрывное средство итд.). Устройство содержит GSM модуль, с помощью которого при срабатывании датчиков сигнализация производит тревожный звонок и(или) отправку тревожной SMS на телефонные номера записанные в ее памяти.

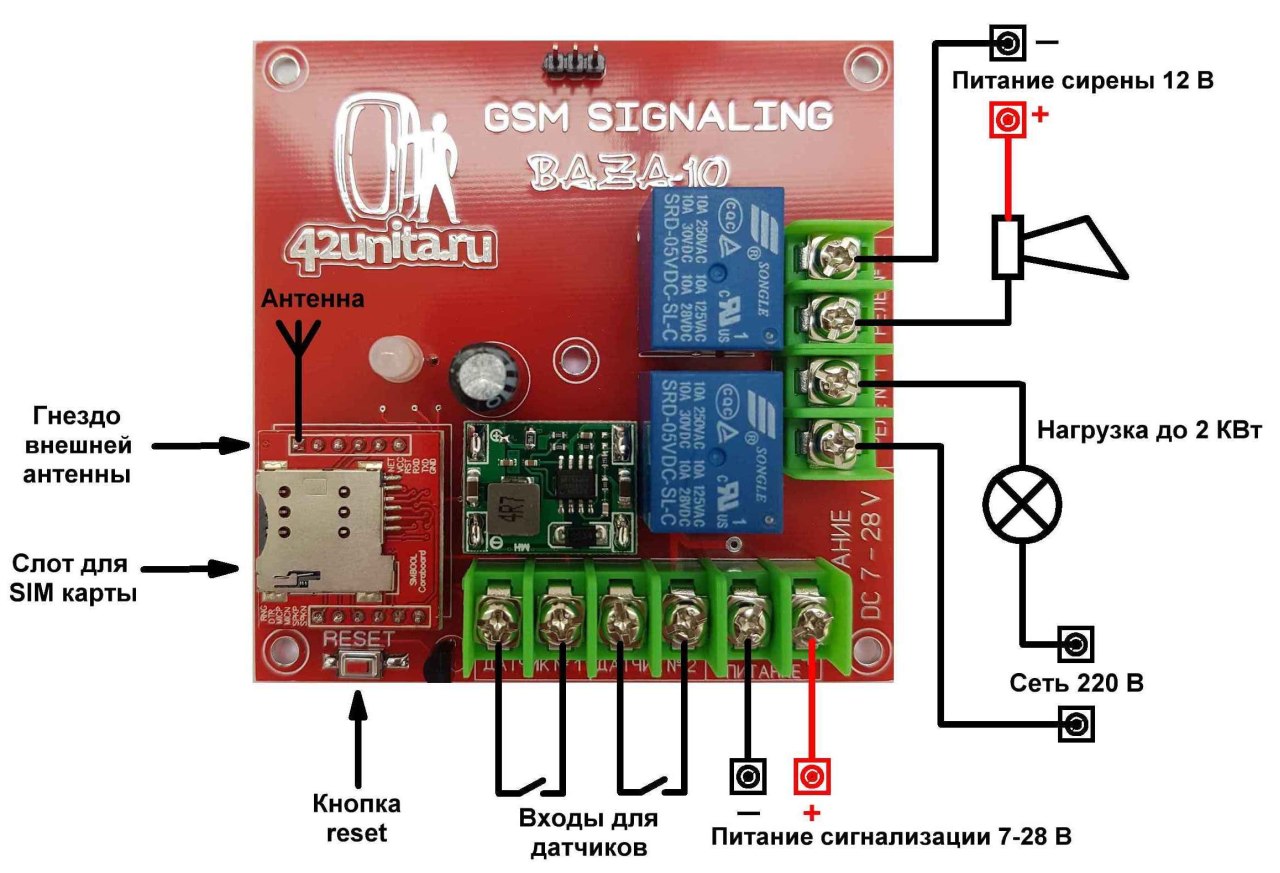

На плате сигнализации установлены два нормальноразомкнутых реле (сухие контакты) с максимальным током до 10 ампер.

Реле №1 включается и отключается SMS командой и может применяться в качестве выключателя для дистанционного включения любой нагрузки до 2 киловатт.

Реле №2 включается при срабатывании датчиков на время 60 секунд и может применяться для включения сирены или любой другой нагрузки.

Отличительные особенности:

Питание сигнализации осуществляется от любого адаптера напряжением от 7 до 28 вольт и током не менее 500 миллиампер;
Датчик температуры DS18B20 установлен на плате. Измеряет температуру в диапазоне -55°С до +125°С
Потребляемый ток в режиме охраны 6 миллиампер ( с включенным реле №2 - 50 миллиампер);
Потребляемый ток в режиме срабатывания датчиков до 350 миллиампер;
Количество подключаемых независимых датчиков – 2 ;
Рабочая температура окружающей среды от – 30 до +50 и зависит от применяемых датчиков.

Внимание! Устройство работает только на сетях 2G! В Москве и Московской области у оператора TELE2 сеть 2G отсутствует!

Инструкция к GSM-сигнализации BAZA-10 (AR-GSM-1)

Вопросы и отзывы (62)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.

Гость 05.02.2021 17:36:41
Здравствуйте. Хочу приобрести у вас сигналищацию.
Имя Цитировать

Евгений Кочнев 08.02.2021 11:36:27

Цитата
Гость написал: Здравствуйте. Хочу приобрести у вас сигналищацию.

Здравствуйте.
Оформите заказ на сайте.

Имя Цитировать

Сергей 11.02.2021 22:24:45
Добрый вечер,просим отправить счет на 2шт.GSM сигнализацию с реле,и что у вас есть каталог по системам охраны итд
Имя Цитировать

Николай Ефремов 12.02.2021 10:41:35
Здравствуйте, Сергей! Пожалуйста, отправьте запрос с реквизитами вашего предприятия на info@42unita.ru . Также Вы можете оформить заказ на нашем сайте и при оформлении указать все реквизиты и приложить карточку предприятия. Все охранные системы и сопутствующее оборудование представлены на нашем сайте в разделе Охранные системы и других разделах, отдельных каталогов у нас нет.
Имя Цитировать

Гость 17.02.2021 14:33:38

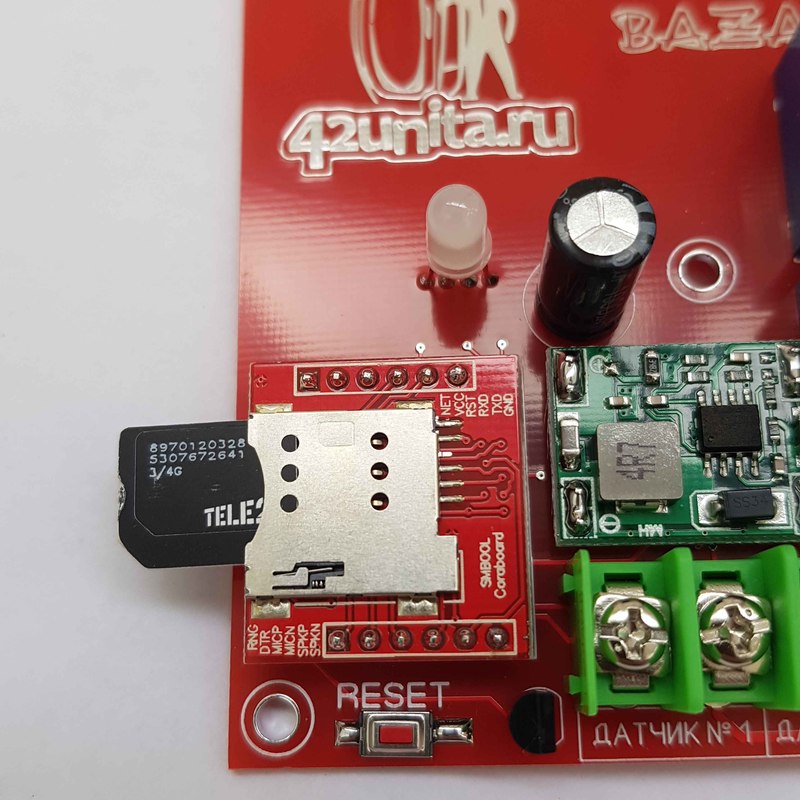

Внешнюю антенну как-то возможно подкулючить к устройству?
Имя Цитировать

Андрей 19.02.2021 13:20:30

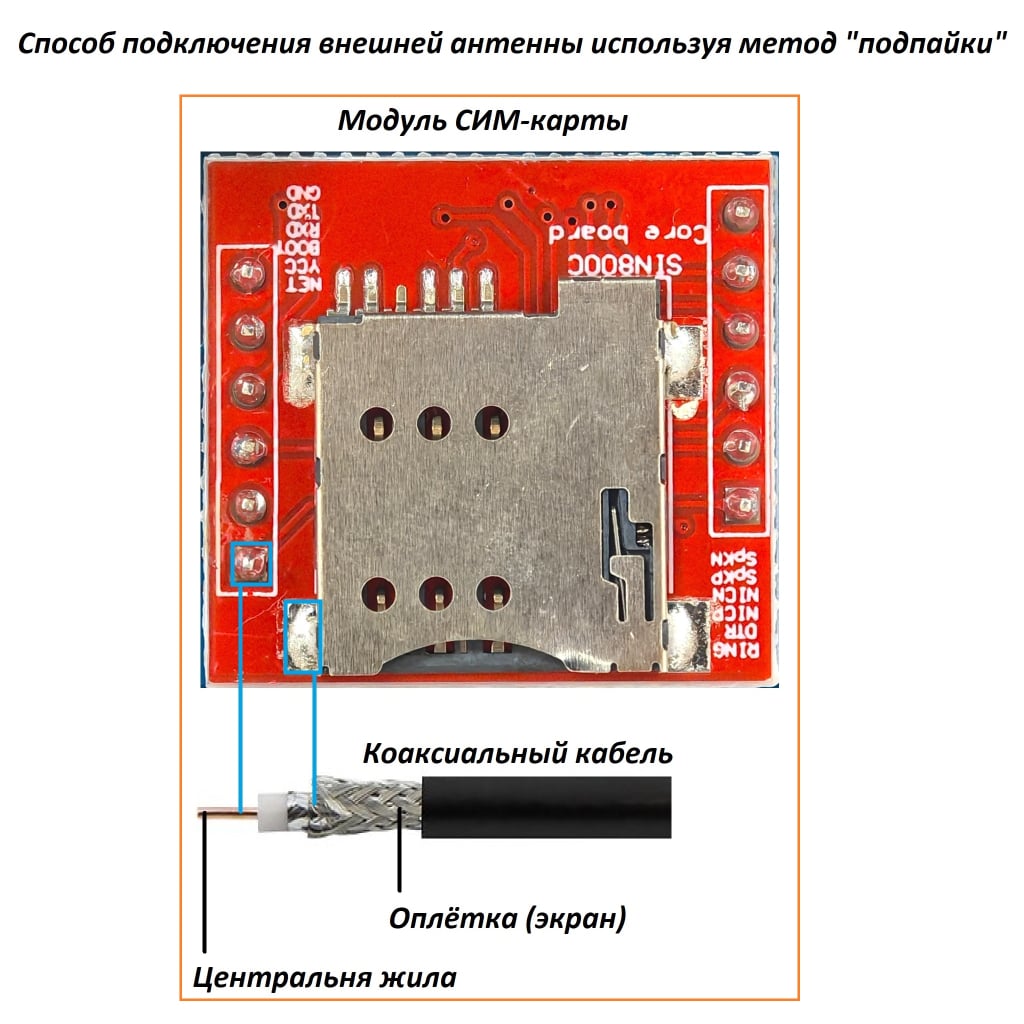

Это контакт для внешней антенны. Можно припаять провод нужной длинны. Оплетку антенного кабеля нужно подключить к ближайшему минусу. gsm.jpg (81.15 КБ)
Имя Цитировать

Николай Ефремов 19.02.2021 14:42:37

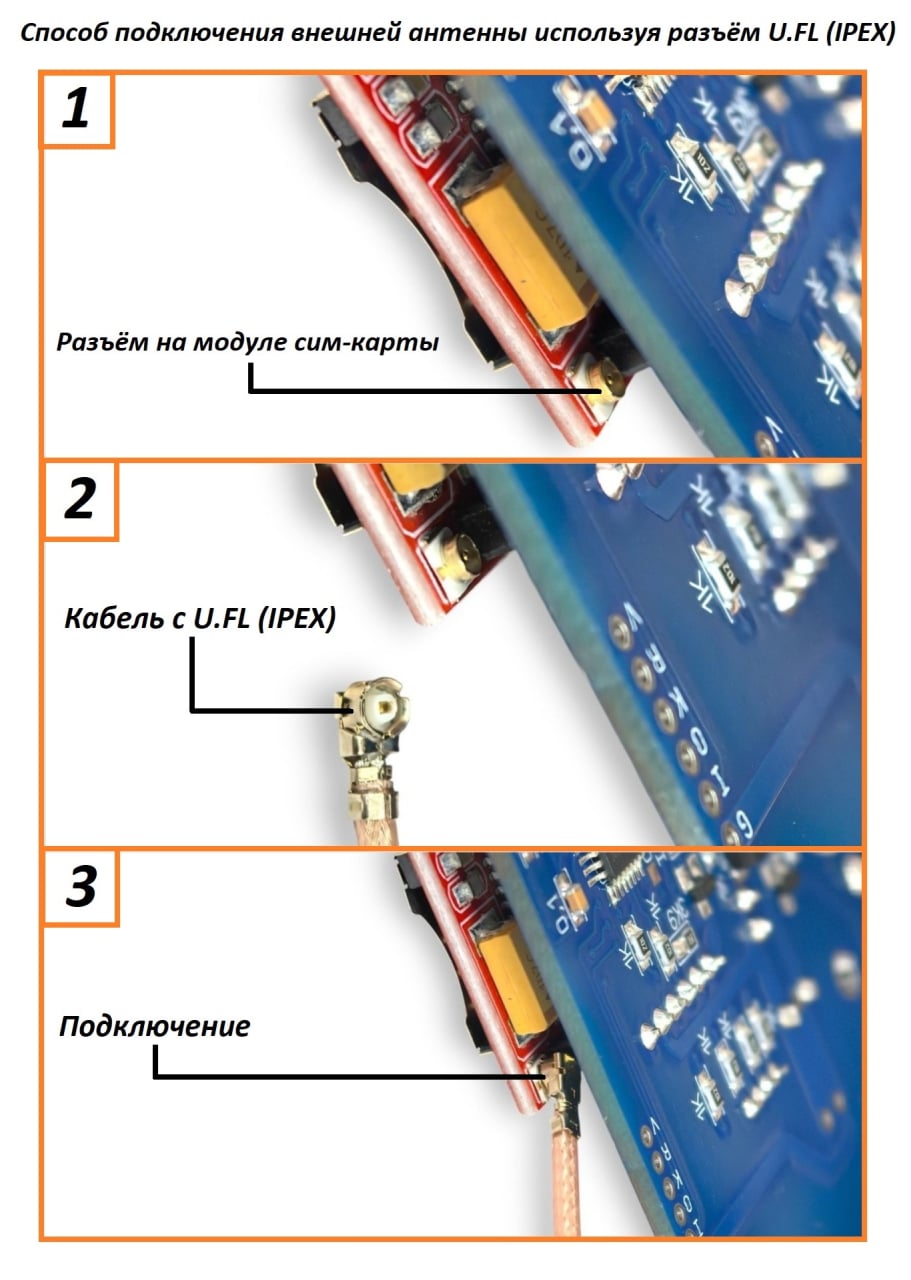

Добавлю с позволения Андрея. Вероятно проще будет подпаять коаксиальный кабель с обратной стороны: gsm-alarm coax.jpg (61.04 КБ)
Имя Цитировать

Гость 22.02.2021 12:55:01
Дельные советы, господа! Спасибо!
Имя Цитировать

dnkroz 22.02.2021 20:10:03
Классная штука. Фактически для предупреждения о проникновении ничего большего и не нужно. Да еще что-то включить дозволено. Но есть одна неприятная особенность: Устройство не контролирует состояние входов при переходе в режим охраны. Об этом можно догадаться, прочитав инструкцию, но сразу это не очевидно. То есть, если при замыкании на шлейфе должна формироваться тревога, но шлейф уже замкнут во время включения охранного режима (например поврежден), владелец об этом не узнает. Это так же касается и режима контроля по низкому уровню, если цепь датчиков повреждена и уже давно разомкнута, об этом ни кто не узнает, есть вероятность поставить сигнализацию на охрану, но т.к. шлейф с извещателями поврежден, сигнал тревоги в случае срабатывания датчиков сформирован не будет. Это надо держать в голове и почаще проверять исправность системы, убеждаться что она отправляет тревожные сигналы в случаях срабатывания датчиков, которые к ней подключены. Конечно я бы рекомендовал 42юнита обратиться к производителю и попросить доработать устройство, добавив контроль состояния цепи датчиков перед переходом в режим охраны, если это возможно.
Имя Цитировать

Андрей 23.02.2021 18:04:07
По умолчанию сигнализация срабатывает на разрыв шлейфа ( так работают почти все стандартные датчики). При постановке сигнализации в режим охраны красный светодиод будет мигать если хотя-бы один из шлейфов разомкнут, но если шлейфы в исходном состоянии ( оба замкнуты) то красный светодиод будет гореть ровным светом. Так можно определить исправность шлейфов. Вы хотите чтобы состояние шлейфов приходило в виде смс ?
Имя Цитировать

Андрей 24.02.2021 12:23:54
Так пойдет ? gsm-vid.jpg (35.41 КБ)
Имя Цитировать

dnkroz 02.03.2021 14:50:43
Андрей, Позвольте уточнить, состояние шлейфов на вашем скриншоте приходит после изменения прошивки или я не смог разобраться с системой? =) (перечитал еще раз инструкцию и не обнаружил такой функции) Один из вопросов. который я забыл задать: в прилагаемой инструкции не описаны режимы работы светодиодной индикации. Наличие такой информации уберегло бы меня от глупых вопросов. Однако, если в СМС, будет информация о состоянии шлейфов во время постановки на охрану, будет еще удобнее. Так же устройство может не сообщать о состоянии шлейфа, если его обработка отключена, или еще вариант, может сообщать, что шлейф отключен.
Имя Цитировать

Виталий 28.03.2021 12:39:28
Добрый день! могут ли работать данные устройства в паре, например на одном срабатывает аналоговый датчик, и модуль отправляет смс на второй модуль, который в свою очередь запускает нагрузку?
Имя Цитировать

Виталий 28.03.2021 12:42:39

Цитата
Виталий пишет: Добрый день! могут ли работать данные устройства в паре, например на одном срабатывает аналоговый датчик, и модуль отправляет смс на второй модуль, который в свою очередь запускает нагрузку?

и еще...как им управлять и настраивать?

Имя Цитировать

Юрий Лобанов 29.03.2021 11:06:53
Добрый день. В паре устройства не работают. Управление и настройка делается через SMS команды.
Имя Цитировать

Руслан 13.04.2021 18:07:33
Добрый день! Можно ли к данной сигнализации подключить датчик на залив и датчик на температуру для контроля температуры?
Имя Цитировать

Андрей 27.04.2021 11:13:30
Здравствуцте. Скажите а сколько датчиков можно поставить на один шлейф и нужен ли резистор сопротивления на последнем как в обычных прибораз ОПС?
Имя Цитировать

игорь 12.05.2021 00:11:28
можно ли подключить датчик объема? и какой?
Имя Цитировать

Антон Завалин 12.05.2021 09:30:54

Цитата
игорь написал: можно ли подключить датчик объема? и какой?

Добрый день! Датчик можно подключить например такой https://www.42unita.ru/catalog/provodnye_datchiki_i_sireny/Datchik_dvizheniya_Piron_4_365

Имя Цитировать

Антон Завалин 12.05.2021 09:43:00

Цитата
Андрей написал: Здравствуцте. Скажите а сколько датчиков можно поставить на один шлейф и нужен ли резистор сопротивления на последнем как в обычных прибораз ОПС?

Здравствуйте! Датчиков можно поставить сколько угодно, главное, чтобы сигнализация понимала , что цепь разомкнулась, т.е. датчики необходимо подключать последовательно , чтобы выполняли роль реле размыкая всю цепь. Резистор в данном случае не обязателен.

Имя Цитировать

Антон Завалин 12.05.2021 09:45:06

Цитата
Руслан написал: Добрый день! Можно ли к данной сигнализации подключить датчик на залив и датчик на температуру для контроля температуры?

Здравствуйте! Можно подключить любой датчик, который может размыкать цепь, Датчик для температуры поставить со встроенным реле, чтобы оно уже от заданной температуры могло разомкнуть цепь сигнализации.

Имя Цитировать

Андрей 17.05.2021 09:47:15
Здравствуйте! Постановка на охрану осуществляется только смс или можно звонком? Можно ли "тревогу" настроить только на звонок, без смс?
Имя Цитировать

Антон Завалин 17.05.2021 10:49:09

Цитата
Андрей написал: Здравствуйте! Постановка на охрану осуществляется только смс или можно звонком? Можно ли "тревогу" настроить только на звонок, без смс?

Добрый день! Постановка на охрану осуществляется по звонку или SMS , тревогу можно настроить одновременно на звонок и SMS либо на что то одно.

Имя Цитировать

Гость 18.05.2021 12:14:37
Здравствуйте, есть ли микрофон в сигнализации или возможность подключить его?
Имя Цитировать

Антон Завалин 18.05.2021 13:04:34

Цитата
Гость написал: Здравствуйте, есть ли микрофон в сигнализации или возможность подключить его?

Добрый день! Возможности подключения микрофона в данной сигнализации нет.

Имя Цитировать

Борис 03.08.2021 17:27:26
Добрый день! Возможно ли подключить к этой сигнализации беспроводный датчик? У меня дачный домик за городом, света нет. Хочу саму сигнализацию спрятать в сарайчике, а датчик внутри домика, что бы по проводам не найти сигнализацию и раньше времени не вспугнуть злоумышленников
Имя Цитировать

Евгений Жданов 04.08.2021 10:52:40
Добрый день, Борис! У данной сигнализации вход только под проводные датчики. Если света нет, то как вы хотите запитать саму сигнализацию? Может вам подойдет такой вариант https://www.42unita.ru/catalog/gsm_signalizatsii_42unita_ru/Avtonomnaya_AA_GSM_1_fd0 ? Датчик и сигнализация в одном корпусе. На аккумуляторе.
Имя Цитировать

Гость 04.08.2021 11:53:36
Добрый день. Записать планировал от АКБ бесперебойного, 7 а/ч. По Вашей ссылке я смотрел, задавал вопрос там. Думаю даже под пакетом из Монетки сигнализация обнаружится быстрее, чем я смогу среагировать на смс
Имя Цитировать

Михаил 20.10.2021 09:20:48
Скажите пожалуйста для какой GSM сигнализации подайдет беспроводной датчик разрушения стены и есть ли у вас такие датчики проводные.
Имя Цитировать

Юрий Лобанов 20.10.2021 13:56:50
Добрый день. Есть Беспроводной датчик разрушения стены VS-100. Его можно подключить к системам с поддержкой радио датчиков. Например Часовой ИПРо-1 , Ипро 0885. Датчик вибрации проводной под заказ ШОРОХ-2 (ИО-313-5/1) . Цена 1500 р.
Имя Цитировать

Алексей 20.11.2021 12:11:10
Здравствуйте Скажите можно ли на контакты реле-2 подключить нагрузку 220в, например расципитель, чтоб при сробатывании сигнализации по датчику дыма отключать через расципитель всю сеть.
Имя Цитировать

Евгений Кочнев 21.11.2021 10:42:06

Цитата
Алексей написал: Здравствуйте Скажите можно ли на контакты реле-2 подключить нагрузку 220в, например расципитель, чтоб при сробатывании сигнализации по датчику дыма отключать через расципитель всю сеть.

Добрый день! Да, можно.

Имя Цитировать

Алексей 22.11.2021 07:48:08
Спасибо за ответ. И ещё интересует, возможно ли к нему подключить датчики дыма ип 212-141, или нужны какие то другие?
Имя Цитировать

Евгений Кочнев 22.11.2021 10:39:42

Цитата
Алексей написал: Спасибо за ответ. И ещё интересует, возможно ли к нему подключить датчики дыма ип 212-141, или нужны какие то другие?

Добрый день!
Да, этот датчик подключить можно, но нужно брать модель с УС02
https://www.42unita.ru/catalog/provodnye_datchiki_i_sireny/Izveshchatel_dymovoy_IP_212_141_s_US_02_0...

Имя Цитировать

Гость 28.11.2021 18:56:55
Получил заказ, Baza-10 и датчик дыма 212-141 с УС-02. проверил сигнализация работает как заявлена, подключал к герконам, всё работает, но не получается подключить к датчику дыма, буду очень признателен если напишите к каким контактам в датчики нужно подключить. Спасибо
Имя Цитировать

Юрий Лобанов 29.11.2021 12:48:27
Добрый день. Пример схемы подключения датчика дыма к сигнализациям. Выход для датчиков должен быть настроен на замыкание контактов. Схема ИП 212-141 с УС-02.jpg (62.04 КБ)
Имя Цитировать

Гость Guest 02.12.2021 01:11:46
альтернатива геркону и(или) ПИР-датчику: датчик доплеровского радара от ардуино в комплекте с их же реле запитывать можно как от телефонной зарядки 5В, так и напрямую от 18650, без преобразователя (в идеале, конечно, впихнуть все в один корпус с одним шнуром питания) в отличие от пир - не требуется прямой видимости, датчик может быть даже за стеной из минусов - срабатывает и на движения в противоположной стороне (охрана по кругу) очевидные плюсы - нет нужды тянуть провода до герконов, скрытая установка (датчиков таких заметных как ПИР не видно) собираюсь заказать вашу сигналку и есть вопрос - можно ли изменить время работы (при сработке датчика) второго выхода?
Имя Цитировать

Гость 02.12.2021 11:30:35

Цитата
Николай Ефремов написал: Добавлю с позволения Андрея. Вероятно проще будет подпаять коаксиальный кабель с обратной стороны:

Цитата
Питание как минимум части схемы, похоже 5-вольтовое - если можно заменить 12В на 5в для всего устройства простой подпайкой питающих в нужных точках ( покажите эти места на плате, пжлст))

Имя Цитировать

Антон Завалин 02.12.2021 11:52:20

Цитата

Гость написал:

Цитата
Николай Ефремов написал: Добавлю с позволения Андрея. Вероятно проще будет подпаять коаксиальный кабель с обратной стороны:

Цитата
Питание как минимум части схемы, похоже 5-вольтовое - если можно заменить 12В на 5в для всего устройства простой подпайкой питающих в нужных точках ( покажите эти места на плате, пжлст))

Добрый день! Связались с разработчиком, он пояснил, что на плате низким напряжением питается только модем и оно составляет 4.2V ,если даже подключить 5V, то он выйдет из строя. Если имеется острая необходимость подвода к сигнализации напряжения именно 5V, то можете встроить дополнительно повышающий преобразователь, им можно будет поднять напряжение с 5V до 12V. Например такой https://www.42unita.ru/catalog/konvertory_dc_dc_prochie/Reguliruemyy_206402_SX1308_798

Имя Цитировать

Михаил 08.12.2021 18:28:47
Здравствуйте! отличный функционал. можно ли к этой плате ещё подключить внешний датчик температуры?
Имя Цитировать

Евгений Кочнев 09.12.2021 17:09:54

Цитата
Михаил написал: Здравствуйте! отличный функционал. можно ли к этой плате ещё подключить внешний датчик температуры?

Добрый день!
Датчик можно выпаять и вынести на проводах, он находится на плате, справа от кнопки reset, датчик с тремя ножками DS18B20.

Имя Цитировать

Олег 21.03.2022 15:09:07
Здравствуйте ! Не планируется ли продолжать производство автономных сигнализаций ? И возможно ли заказать у Вас сигнализацию под определенные требования? Например нам нужна автономная сигнализация с датчиками затопления , проникновения ( контактный, на замыкание ) и с контролем температуры и выносной антенной. Помещение сырое, канализационный колодец , трубы отопления. Или может, что то готовое посоветуете ?
Имя Цитировать

Сергей 23.01.2023 04:31:10
Добрый день! Планирую приобрести «BAZA-10». Есть пара вопросов: 1. Возвращается ли сигнализация самостоятельно в режим охраны после срабатывания? при условии возвращения контактов датчиков в положение "замкнуто"? 2. Можно ли отключить СМС оповещения, оставив просто вызов?
Имя Цитировать

Юрий 24.01.2023 11:27:19
Здравствуйте! Возможно ли к данной плате применить датчик вибрации артикул: RA012 ? Если нет, то какой? [TABLE][TR][/TR][/TABLE]
Имя Цитировать

Юрий Лобанов 24.01.2023 15:53:13
Добрый день. Датчик вибрации RA012 не подходит для сигнализации BAZA 10. Нужен проводной охранный датчик на вибрацию или разрушение стен. Можем под заказ привезти датчик вибрации Шорох-2. Цена датчика 2350 руб.
Имя Цитировать

Андрей 01.02.2023 16:34:12
Добрый день, что за три пина на плате? не нашёл в описании. есть ли возможность подключения внешнего датчика температуры? спасибо
Имя Цитировать

Юрий Лобанов 01.02.2023 17:04:23
Добрый день. Три пина на фото ни к чему не подключатся. Датчик температуры только встроенный. Можно его выпаять и удлинить на проводе.
Имя Цитировать

Егор 13.02.2023 18:15:24
Был задан вопрос (Сергей 23.01.2023 04:31:10 ): 1. Возвращается ли сигнализация самостоятельно в режим охраны после срабатывания? при условии возвращения контактов датчиков в положение "замкнуто"? Ответа не было, меня это тоже очень интересует.
Имя Цитировать

Гость 13.02.2023 19:35:31
Да возвращается самостоятельно через 1 минуту после сработки.
Имя Цитировать

Данил 09.09.2023 22:31:26
Добрый день. Может ли данная сигнализация управлять котлом, включать и выключать его по заданной температуре? Или только включение-выключение (Releon - Releoff) по смс и контроль температуры через смс (Info).
Имя Цитировать
